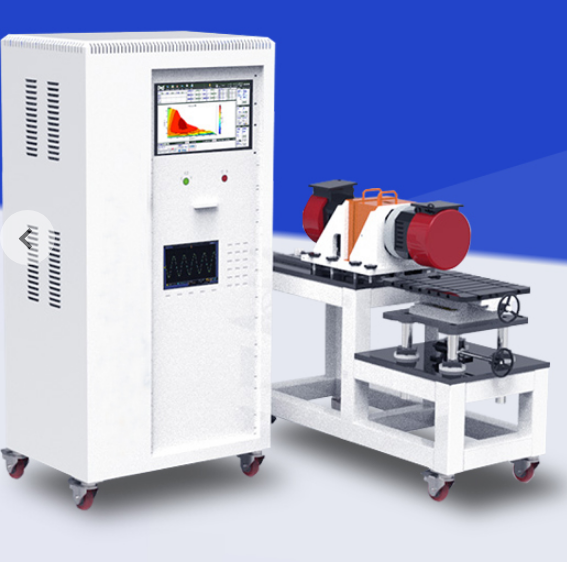

纳胜牌电机定子测试系统概述：

       ◆适用于单、三相电机、家用电器电机、电动工具电机、分马力电机定子嵌线后、总装前的综合质量控制，特别适用于各类单相电机定子绕组测试：多速、L、T型绕组；

　　◆满足电机定子嵌线后、总装前的所有检测项目，自动化精度高，速度快，大大提高生产效率；

　　◆匝间绝缘采用计算机化测试方式，标准曲线，一次输入，长期保存；

　　◆双工位治具，检测/装卸状态通过安全罩自动切换工位，提高测试效率；

　　◆人性化界面，操作方便，具有提示、存贮、统计分析、打印功能；

　　◆系统由工业电脑主控，可预置全部被测电机参数，以备检测时用。

　　纳胜牌电机定子测试系统技术指标：

　　●耐压测试：测试电压：0-5000V；

　　漏电流：0-2-20mA(0-2-20-100mA)；

　　测试精度：3%；

　　时间设置范围：1-99S

　　●绝缘电阻：测试电压：DC500V（可特制1000V,1500V,2500V）；

　　测试范围：1-500MΩ；

　　精度：3%；

　　时间设置范围：1-99S

　　●匝间绝缘：峰值电压：0-3000V(5000V)；

　　充电电容：0.02μF；

　　精度：3%；

　　时间设置范围：1-99S

　　●直流电阻：测试范围：0.01-20KΩ（可带温度补偿）；

　　精度：0.5%；

　　时间设置范围：1-99S

　　●电机转向：自动判定磁场旋转方向

　　●电感测试：0.0001μH-9999H

　　精度：0.5%；

　　软件测试界面：

　　软件查询界面：

　　软件设置界面：

　　可以根据不同客户定制

　　杭州纳胜科技有限公司生产的电机定子测试系统,系统采用工业控制计算机进行集中控制，一次接线即可完成全部被测项目，能够快速检测企业强检项目（工频耐压、绝缘电阻，匝间绝缘、直流电阻、转子转向）等参数。具有测试速度快、精度高、使用方便、可靠性好等优点，并对测试结果自动进行分析、判断；同时具备统计、存储，打印年、月、日报表等功能。可预置全部被测电机参数，以备检测时用。

　　一、主要特点

　　1、检测项目：直流电阻、绝缘电阻、匝间测试、耐压测试、电机转向测试、电感测试

　　2、直流电阻：测试电机绕阻的电阻大小

　　3、绝缘电阻：测试相线与外壳之间的绝缘电阻

　　4、匝间测试：判断电机或变压器线圈匝间、层间短路、绝缘不良、圈数超差等

　　5、耐压测试：测量定子绕组和外壳之间的耐压漏电流

　　6、电机转向：判定磁场旋转方向

　　7、电感测试：测量电机线圈的电感

　　8、使用电源：AC220V±15％，50Hz±2 Hz（系统工作电源）

　　9、使用环境：工作温度0~40℃

　　10、工作湿度≤70%

　　11、一次装夹全部测试完成。

　　12、所有测试过程都由微机进行控制。

　　二、系统组成

　　1、工控机一台

　　2、电机出厂测试软件一套

　　软件具有界面温和、可操作性强、所有测量数据可以永久保存,及可对数据进行分析，产生统计报表等优点。

　　3、测试柜一个（包括：工频耐压测试单元、绝缘电阻测试单元、电阻测试单元和匝间绝缘测试单元、转向测试单元等）

　　三、测试项目及精度等级：

　　绕阻直流电阻测试

　　（环境温度自动补偿）

　　0.01—20KΩ，精度：0.3级

　　绝缘电阻测试

　　1—500MΩ，精度：3级

　　冲击匝间绝缘

　　0—3000（5000）VP，（全自动调压）视在波前时间0.5μS，

　　1/200匝相邻匝短路情况提示；

　　工频耐压测试

　　0-3000VAC；泄漏电流：0-20mA（100mA）

　　（自动扣除本底泄漏）精度：3.0级

　　转子转向测试

　　自动判定磁场旋转方向

　　电感测试

　　0.0001μH-9999H,精度：0.5级

　　四、测试过程

　　软硬件自动测试过程：可以灵活调节测试顺序、测试时间和测试项目的个数。

　　默认测试顺序为：直流电阻/工频耐压测试/绝缘电阻/匝间测试/电感测试/旋向测试。

　　五、系统设置与报警

　　1、项目测试不合格时提示，可以选择继续测量或停止测量，选择停止测量时要按下继续才可以继续测量。

　　2、拥有提示与急停功能。

　　六、系统与电机的对接

　　1、系统与电机的对接以接线柱形式或者以引出线方式对接。

　　2、将电机引线全部接入系统内部，在测试过程中由系统内部自动切换接线方式。
